本仪器采用紫外氧化的原理，将样品中的有机物氧化为二氧化碳，二氧化碳的测试采用的是直接电导率法，通过测试经过氧化反应的样品的总碳含量和未经过氧化反应的样品总无机碳的含量差值来测定总有机碳含量。
总有机碳（TOC）指标是评价纯水、超纯水及制药用水有机污染程度的核心参数。在纯化水、注射用水、电子级超纯水等高品质水质的生产与质控环节中，TOC检测因氧化完全、分析速度快、不产生二次污染等优势，逐渐取代传统的化学需氧量（COD）与生化需氧量（BOD）测试，成为水质监控的首选方法。本文围绕一款基于紫外线法的纯水TOC分析仪展开系统论述，该仪器采用紫外催化氧化与电导率差值检测相结合的技术路线，专为纯化水、注射用水、超纯水及去离子水等低有机碳含量样品的在线与离线检测而设计。文中将详细的介绍其工作原理、结构特征、产品特点、性能规格、应用领域及日常维护等内容，为实验室选型、工艺用水监控及清洁验证提供客观的技术参考。
紫外线法纯水TOC分析仪属于总有机碳分析仪中的紫外氧化电导率检测类型，其核心检测逻辑遵循公式：总有机碳（TOC）=总碳（TC）-总无机碳（TIC）。通过分别测定经过紫外氧化反应后的水样总碳浓度，以及未经氧化的原水样中总无机碳浓度，利用两者差值计算得出TOC值。该方法全部符合《中国药典》2020年版四部附录Ⅷ R“制药用水中总有机碳测定法”中关于TOC=TC-TIC的计算要求，同时满足系统适用性试验及检测灵敏度（等于或小于0.001mg/L）的规定。
紫外线法纯水TOC分析仪在工作流程上，仪器由蠕动泵驱动水样进入分流器，被精确分为两份流量相等的支流。其中一支立即进入电导率传感器，测得碳浓度主要为水样中原有的无机碳（如碳酸氢根、碳酸根等），即TIC值；另一支先流经镀有二氧化钛涂层的螺旋石英玻璃管，在紫外灯照射及二氧化钛光催化作用下，水样中的有机碳被氧化分解为二氧化碳，导致水样电导率发生明显的变化，该支路随后也进入电导率传感器，测得总碳（TC）值。仪器内置的高性能CPU实时采集两路电导率信号，通过预设算法将电导率差值转换为碳浓度值。由于采用了双波长紫外氧化技术，可以有明显效果地提升难氧化有机物的分解效率，确保氧化过程趋于完全。整个分析过程不涉及燃烧或添加过硫酸盐等氧化剂，因此不会产生有害废气，也不会引入外源碳污染，适合在洁净室或实验室环境中长期使用。

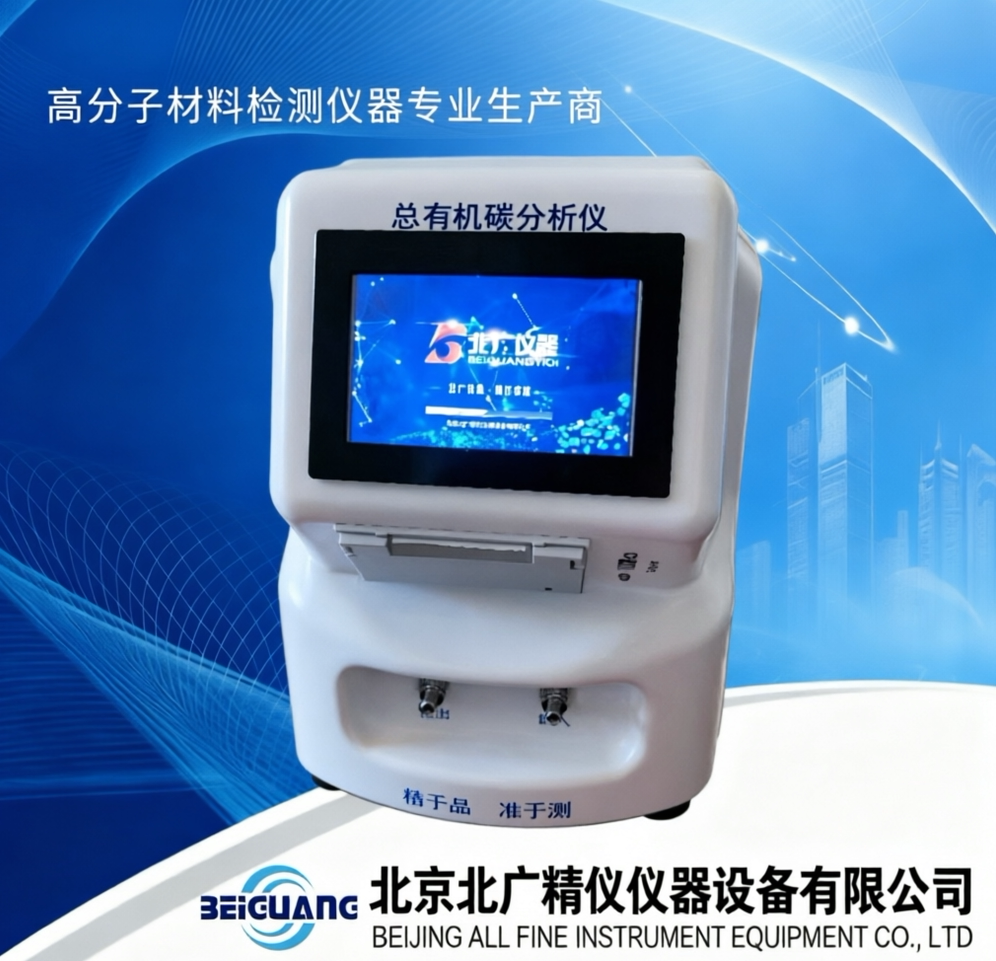

从结构设计来看，仪器整体采用便携造型，外壳坚固，体积紧凑，可方便地移动至取样点附近直接来测试，也可通过选配组件接入纯水循环管路实现在线连续监测。内部核心部件布局合理：蠕动泵负责提供稳定进样动力，分流器确保两路样品基质一致，镀有二氧化钛的螺旋石英玻璃管作为核心反应部件，紫外灯为可更换耗材，电导率传感器安装在两支路的汇合端，分别检测氧化前后水样的电导率变化。控制主板集成了信号放大、模数转换、数据处理及通信接口功能，正面配置640×480点阵彩色触摸屏，所有操作菜单均为中文显示。微型打印机外接于主机，可现场打印测试参数与结果。整机电源要求为220V交流供电，内部设有开关电源及滤波电路，适应常规实验室用电环境。
仪器在设计上最大限度地考虑了用户的实际操作需求与维护便利性，具有以下显著特点：采用便携设计，整机重量适中，可放置于实验台面或移动推车上，便于在不同取样点之间转移使用；采用嵌入式操作系统与触摸屏相结合的人机交互方案，图形化按钮配合纯中文菜单，新用户经过短暂阅读说明书即可独立操作；针对制药用水TOC含量通常在1000ppb以下的真实的情况进行优化，检测下限达到0.001mg/L，能够准确测定纯化水、注射用水等低浓度样品；内部配备大容量数据存储芯片，可保存大量测试记录，数据可按时间顺序查询或批量导出；支持中文打印功能，通过外接微型打印机可将每次测试的完整参数与结果以表格形式输出，便于归档保存；在使用、贮存和更换过程中不需要任何载气或化学试剂，内部无可动部件（除蠕动泵外），大幅度降低了故障率与维护费用；具备智能报警功能，当测试样品浓度超过设定的上限值时，仪器会自动触发声光报警，并可通过继电器输出控制信号；符合国家《中国药典》规定的测试方案，可提供安装确认（IQ）、运行确认（OQ）和性能确认（PQ）服务；拥有一键运行功能，启动后自动完成管路清洗、基线稳定、样品测试及结果为全过程；更换紫外灯或蠕动泵管时无需拆开机箱主体，仅需打开侧面维护盖板即可操作，缩短了维护停机时间；检测上限可灵活设定，用户可结合实际水质标准自行设置报警阈值；配备RS232数据接口，支持与上位机通信，历史数据可存储6个月；离线检测和在线检测两种模式可选配，用户可根据初期需求先采购离线机型，后期再升级为在线监测配置。
测量范围:0.001mg/L~1.0mg/L(传感器可定制，浓度可调节达到1000mg/L，根据式样要求传感器定制调节到某一段浓度范围)
该仪器在制药用水监测中发挥着关键作用。纯化水和注射用水是制剂生产的基础物料，其TOC指标直接关联产品安全，各国药典均对其有明确限值规定。本仪器能够很好的满足《中国药典》、欧洲药典（EP）及美国药典（USP）对TOC检测的方法要求，为药企提供合规的数据支持。在纯化水分配系统中，仪器可安装于回水总管实现24小时在线监测，一旦TOC超过预设行动限，系统可自动通知值班人员并启动备用处理单元，有很大效果预防不合格水进入配液工序。对于注射用水，离线实验室测试中仪器可在取样后迅速获得结果，缩短检验周期，加快批次放行速度。清洁验证是制药设备换产前的必要步骤，通过检测设备内表面淋洗水中的TOC残留来评估清洁程序效力，仪器具备的高灵敏度与宽动态范围，既能检测高浓度清洁剂残留，也能捕捉痕量有机物，很适合用于清洁验证的最终水样分析。
在电子行业，特别是半导体、集成电路、液晶面板制作的完整过程中，超纯水的质量直接影响产品良率。此类生产中使用的去离子水要求极高的纯度，TOC通常需控制在较低水平。仪器凭借其高灵敏度与低检测限，可用于电子级超纯水制备系统的过程监控与终端检测。在某半导体封装测试厂的实际应用中，该仪器被用于超纯水机台的日常点检，其快速的响应时间帮助工程师及时有效地发现树脂塔泄漏，避免了批量产品污染。
环保测试领域同样需要TOC分析手段。地表水、饮用水、污水及工业废水中的有机污染物总量评估常通过TOC指标来快速反映。虽然本仪器主要是针对纯水设计，但通过传感器定制，其测量上限可扩展，使其能够覆盖部分环境水样的检测需求。食品与饮料行业在生产的全部过程中会使用大量工艺用水，监控这些用水的有机碳含量有助于判断水处理设备的运作时的状态及管道清洁程度，仪器简单易操作、无需试剂的特点使其很适合在食品加工工程的现场实验室中使用。此外，在科研院所、大专院校的化学、环境、生物等学科实验室中，该仪器可作为教学演示或科研项目的水质分析工具。
为确保仪器长期稳定运行并维持测试准确性，操作人员需遵循规范的维护流程。更换紫外灯或蠕动泵管时，必须在打开仪器后盖板前断电，以避免发生电击危险。紫外灯属于易耗品，其发光效率会随时间衰减，建议依据使用频率定期更换，并在更换后执行系统适用性试验。非修东西的人或授权专业技术人员不得随意拆卸机箱内部的零部件及线路板，否则会造成仪器损坏或丧失保修资格。更换保险丝请使用相同的规格，以免发生短路或者损坏仪器。本产品需一级安全防护，电源必须可靠接地，否则可能会引起触电事故或损坏仪器，建议使用带有接地端的三芯插座并按时进行检查接地线连通性。
仪器使用时，若水样中含有可见的不溶性微粒，必须在进样管前安装微粒过滤器，以免内部管路发生堵塞。若在线检测的水样中固体悬浮物含量较高，须定期更换过滤器。若先前检测的水样中有机碳浓度超出了仪器的检验测试范围，在检测其它有机碳浓度相比来说较低的水样之前，先用高纯水或有机碳浓度较低的去离子水冲洗管路，冲洗时间参考说明书，避免交叉污染。若仪器作在线检测使用，需在离线状态下冲洗管路和校准完毕后再连接在线检测装置。在线安装时，应注意取样点的压力与流量是否匹配仪器要求，必要时加装减压阀或旁路。
日常使用中，建议每周至少进行一次空白测试，使用已知TOC低于0.001mg/L的超纯水作为样品，观察仪器读数是否稳定在零点附近。每月进行一次系统适用性验证，采用蔗糖或邻苯二甲酸氢钾标准溶液，确认仪器的响应因子与氧化效率是不是满足预期。仪器长时间停用时，应将内部管路中的存水排空，关闭电源，并用防尘罩覆盖。重新启用前，应先通高纯水冲洗系统至少30分钟，再进行校准操作。操作人员应接受充分的培训，内容有仪器原理、按键功能、日常操作的过程、校准步骤、维护事项及安全警告，考核合格后方可独立上岗。实验室应编制标准操作规程（SOP），详细规定从开机、校准、样品测试到关机、维护的每一步骤，所有操作与维护活动均需如实记录在操作日志中。
仪器到货后，应首先检查外包装是否完好，核对装箱单确认配件齐全。标准供货包含主机一台、镶嵌于前面板的触摸屏、微型打印机一台、进样管一条、电源线一套、产品说明书一份、产品合格证一份及产品装箱单一份。选择平稳、清洁、通风良好的实验台面放置主机，避免阳光直射与强电磁干扰。连接电源线前，务必确认电源电压与仪器要求一致并保证接地可靠。进样管一端插入待测试样容器，另一端接入仪器进样口，注意管路中不得有弯折或压扁。排液管应引至合适的废液收集容器，防止倒吸。
首次开机前，建议先通高纯水冲洗管路10至15分钟，以去除有几率存在的运输残留。随后进入系统设置菜单，根据实际的需求设定日期、时间、报警上限、打印参数等。执行一次空白测试，观察基线是否稳定。若一切正常，可使用标准溶液进行校准验证。在线安装时，需先将仪器设置为离线模式完成上述步骤，再切换至在线模式并连接取样管路。调试完成后，建议连续运行24小时，观察数据波动情况，确认无误后方可投入正式使用。
为保证测试结果的准确性，实验室应建立日常质量控制计划。每日进行空白测试确认仪器零点；每周会进行标准溶液测试核查准确度；每月进行重复性测试评估精密度；每季度进行系统适用性试验验证氧化效率。所有质控数据应记录在册，出现异常时及时采取纠正措施。参与实验室间比对或能力验证活动，也有助于提升检测水平。仪器的软件系统提供了丰富的功能选项，主界面实时显示当前TOC值、测试状态及运行时间，历史数据查询界面支持按日期、样品编号等条件筛选并可生成趋势图，系统设置菜单允许调整各项参数，校准界面引导用户完成多点校准并存储校准曲线，维护界面记录紫外灯与泵管的使用时间并提醒更换。
目前市场上常见的TOC分析仪根据氧化方式可分为高温燃烧法、湿化学氧化法、紫外氧化法等；根据检测的新方法可分为红外检测法、电导率检测法等。高温燃烧法将样品在高温炉中燃烧，有机物转化为二氧化碳后用红外检测器测量，该方法氧化彻底，适合使用的范围广，但设备复杂，需要载气与定期更换燃烧管，维护成本比较高。湿化学氧化法利用氧化剂在加热或紫外条件下氧化有机物，同样多采用红外检测，其氧化能力介于高温与紫外之间，适合多种水质，但需消耗化学试剂。紫外氧化法依靠紫外光与催化剂直接氧化，无需试剂，结构相对比较简单，但在面对某些难降解有机物时氧化效率可能略低。本仪器采用的紫外氧化结合电导率检测，正是针对纯水样品中有机物相对简单、易氧化的特点而优化，在保证足够准确度的前提下，大幅简化了运维工作。
随着工业用水品质要求的不断的提高，TOC分析仪正朝着更高灵敏度、更低检出限、更强抗干扰的能力和更便捷的数据互联方向发展。紫外氧化技术因其无需试剂、无二次污染的特性，在纯水检验测试领域占了重要地位。未来通过优化紫外光源波长、改进催化剂涂层、提升电导率传感器的信噪比，有望逐步降低检测下限，满足半导体行业对亚ppb级TOC监测的需求。同时，仪器的小型化与智能化也是重要趋势，嵌入式系统的算力增强使得复杂的信号处理算法得以在本地运行，网络通信方面增加以太网或无线功能将使仪器能够无缝接入工厂的制造执行系统或实验室信息管理系统，实现数据的自动上传与远程监控。在合规性方面，随着数据完整性要求的日益严格，仪器软件需具备完善的审计追踪、电子签名及权限管理功能，确保所有操作与数据修改均可追溯。
用户在选购纯水TOC分析仪时，应首先明确自身的应用需求。对于制药用水检测，首要考虑的是仪器是不是满足药典方法，能否提供IQ/OQ/PQ验证文件。其次要关注测量范围是否覆盖实际样品浓度，纯化水和注射用水的TOC限值通常为500ppb，因此仪器的检测上限至少应达到1000ppb，下限则需低于100ppb以确保足够的分辨率。如果应用场景包含清洁验证，在大多数情况下要检测较高浓度的淋洗水，此时应选择测量上限可扩展的型号。对于电子级超纯水监测，则更应看重仪器的检测下限与稳定性，要求背景噪声足够低，能够区分细微的浓度变化。操作便捷性也是选型的主要的因素，无需试剂的设计可以省去购买、储存与处置化学品的麻烦，维护周期长的仪器能够减少停机时间。售后服务与技术上的支持同样不可忽视，供应商应能提供及时的现场安装培训、定期的校准服务以及充足的备件供应。
在安全方面，除了前文提及的电气安全与维护需要注意的几点外，操作人员还需注意：仪器工作时紫外灯周围会产生一定热量，请勿覆盖通风口；避免在爆炸性气氛中使用；若发现异常气味或冒烟，立即断电并联系维修；废液收集容器应定期清理，防止溢流；长时间不使用时，应拔下电源插头。仪器设计用于在室内实验室环境下工作，环境和温度建议在10℃至30℃之间，相对湿度不大于80%，避免在含有腐蚀性气体、易燃易爆物质或强振动源的场所使用。样品温度范围为1℃至70℃，若水样温度过高，应采取降温措施，防止损坏内部传感器。仪器搬运时应轻拿轻放，避免剧烈震动，长途运输建议使用原厂包装材料。
综上所述，紫外线法纯水TOC分析仪凭借其紫外催化氧化与电导率差值检测的技术优势，在制药、电子、环保、食品等多个领域发挥着及其重要的作用。其操作简单便捷、维护量小、无需试剂的特点，使其成为纯水及超纯水TOC监测的实用选择。通过进一步探索其工作原理、结构特征、性能规格及维护要点，用户能更好地发挥仪器的效能，确保水质数据的准确可靠。随技术的持续发展，这类仪器必将在更多应用场景中展现其价值，为各行各业的水质安全管理提供坚实支撑。
